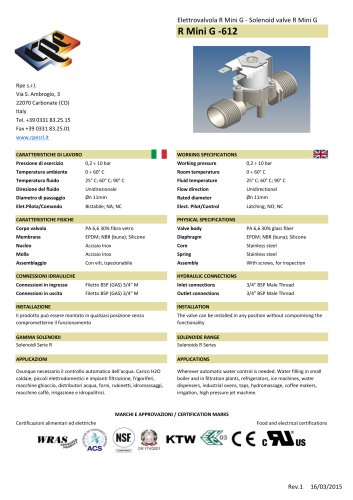

Elettrovalvola R Mini G - Solenoid valve R Mini G Via S. Ambrogio, 3 22070 Carbonate (CO) Italy CARATTERISTICHE DI LAVORO WORKING SPECIFICATIONS Pressione di esercizio Temperatura ambiente Temperatura fluido Direzione del fluido Diametro di passaggio Elet.Pilota/Comando Working pressure Room temperature Fluid temperature Flow direction Rated diameter Elect. Pilot/Control 0,2 4 10 bar 0 4 60° C CARATTERISTICHE FISICHE Corpo valvola Nucleo Molla PA 6,6 30% fibra vetro EPDM; NBR (buna); Silicone Acciaio Inox Acciaio Inox Con viti, ispezionabile PHYSICAL SPECIFICATIONS Valve body CoreSpring Assembly PA 6,6 30% glass fiber EPDM; NBR (buna); Silicone Stainless steel Stainless steel With screws, for inspection CONNESSIONI IDRAULICHE Connessioni in ingresso Filetto BSP (GAS) 3/4" M Connessioni in uscita Filetto BSP (GAS) 3/4" M INSTALLAZIONE Il prodotto puo essere montato in qualsiasi posizione senza comprometterne il funzionamento GAMMA SOLENOIDI Solenoidi Serie R APPLICAZIONIHYDRAULIC CONNECTIONS Inlet connections 3/4" BSP Male Thread Outlet connections 3/4" BSP Male Thread INSTALLATION The valve can be installed in any position without compomising the functionality SOLENOIDE RANGE Solenoids R Series APPLICATIONS Ovunque necessario il controllo automatico dell'acqua. Carico H2O caldaie, piccoli elettrodomestici e impianti filtrazione, frigoriferi, macchine ghiaccio, distributori acqua, forni, rubinetti, idromassaggi, macchine caffe, irrigazione e idropulitrici. Wherever automatic water control is needed. Water filling in small boiler and in filtration plants, refrigerators, ice machines, water dispensers, industrial ovens, taps, hydromassage, coffee makers, irrigation, high pressure jet machine. MARCHI E APPROVAZIONI / CERTIFICATION MARKS Food and electrical certifications Certificazioni alimentari ed elettriche

DISEGNO DIMENSIONALE DIMENSIONAL DRAWING
